Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS

Les fours tubulaires ouvrants, mono zone FST et 3 zones FZS, peuvent être utilisés en position verticale ou horizontale jusqu’à 1300 °C. Le module de chauffe ouvrant permet, soit le positionnement facile du tube de travail, soit le positionnement autour de réacteurs avec des brides d'extrémités fixes. La conception divisée peut également permettre un refroidissement plus rapide de l'échantillon. Des canaux de refroidissement sont conçus dans le boîtier pour faciliter le refroidissement par convection du boîtier extérieur. Une poignée est fixée à la moitié supérieure du four tubulaire avec deux pinces à déverrouillage rapide pour déverrouiller et verrouiller en toute sécurité le four. Les deux moitiés du four sont des modules en fibre de céramique avec des éléments chauffants de fils enroulés APM de haute qualité montés dans l'isolation, maintenus en position par une nervure de maintien en céramique. Un interrupteur de sécurité protège l'opérateur en éteignant les éléments chauffants une fois le four ouvert. Des versions personnalisées et une gamme complète d'accessoires pour four tubulaire complètent les options disponibles.

Exemples d´applications

pyrolyse, CIM, CVD, Calibration de thermocouple, MIM, brasage, brasage fort, calcination, durcissement, dégazage, frittage, fuel cell testing, mini-usines, recherche sur les catalyseurs, recuit, revêtement, sublimation, synthèse, séchage, trempe, vieillissement

Caractéristiques standard

1300 °C température max d'opération
Régulateur de température programmable à 24 segments : FST équipé de l'EPC3016P1, FZS équipé du CC-T1
Protection de surchauffe
Accepte des tubes de travail avec des diamètres externes jusqu'à 150 mm
Longueurs chauffées une zone de 200, 500 ou 1000 mm
Longueurs chauffées 3 zones de 500 ou 1000 mm
La conception ouvrante permet aux tubes de travail ou aux réacteurs à brides fixes de s’y loger
Pour utilisation horizontale ou verticale
Stabilité de température et durée de vie exceptionnelles
Thermocouple type s de haute qualité
Isolation à faible densité thermique en fibre de céramique
Eléments chauffants de 5 mm APM de haute qualité
Fourni avec un boitier de commande séparé avec un cable de 3 m, fiche et prise
Communications Ethernet

Options (à préciser à la commande)

Une gamme de régulateurs numériques sophistiqués, multisegments et d'enregistreurs de données avec des options de communication numérique est disponible - plus d'informations sur les régulateurs
Protection contre la surchauffe (recommandée pour protéger les contenus de valeur & un fonctionnement sans surveillance)
Grand choix disponible de diamètres et de matériaux de tubes
Pour les fours tubulaires ouvrants, des demi-tubes en céramique robuste sont disponibles pour protéger les éléments chauffants et pour l'échantillonnage
Support 'L' pour utilisation verticale ou horizontale
Bouchons d'isolation & blindages pour éviter les pertes de chaleur & améliorer l'uniformité
Atmosphère modifiée et assemblage sous vide sont disponibles - plus d'informations
Des packs sous vide avec un choix de pompes à palettes rotatives ou turbomoléculaires sont disponibles
Diamètres de tubes plus larges
Longueurs chauffées plus grandes
Mécanisme d'ouverture automatique
Brides pour contre-courant de gaz inerte
Capteur d'oxygène pour packs sous gaz inerte
6 m de câble entre le corps du four et le boîtier de commande avec fiche et prise
Gas packages with manual valve
Système de sécurité des gaz de laboratoire pour une utilisation sûre avec de l'hydrogène au-dessus de 750 °C
Gas packages with electrically operated valve for up to 3 gases

Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Configurations de montage

Corps de chauffe et boitier de commande déporté

Option : support vertical

Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Exemples

FZS 13/100/1000 avec tube métallique APM

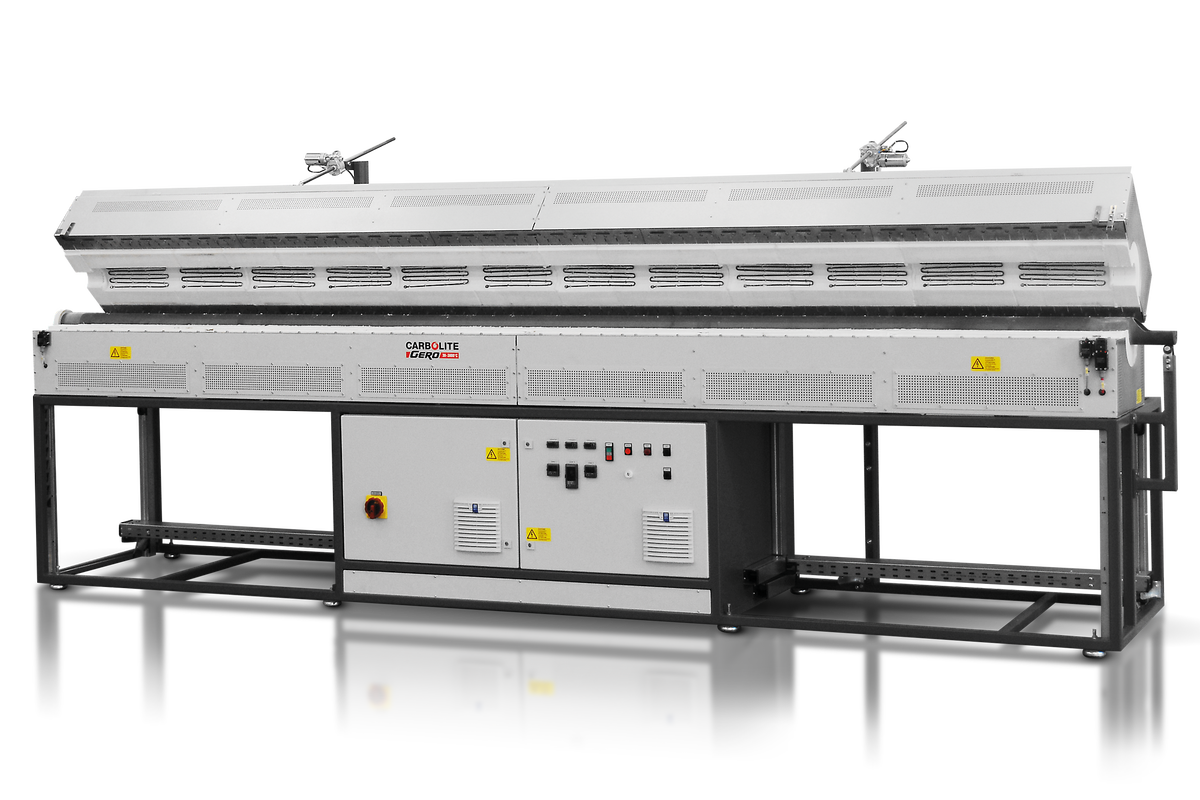

Four personnalisé à 3-zones FZS 13/100/4500 avec 4500 mm de longueur chauffée, ouverture automatique et tube de travail APM

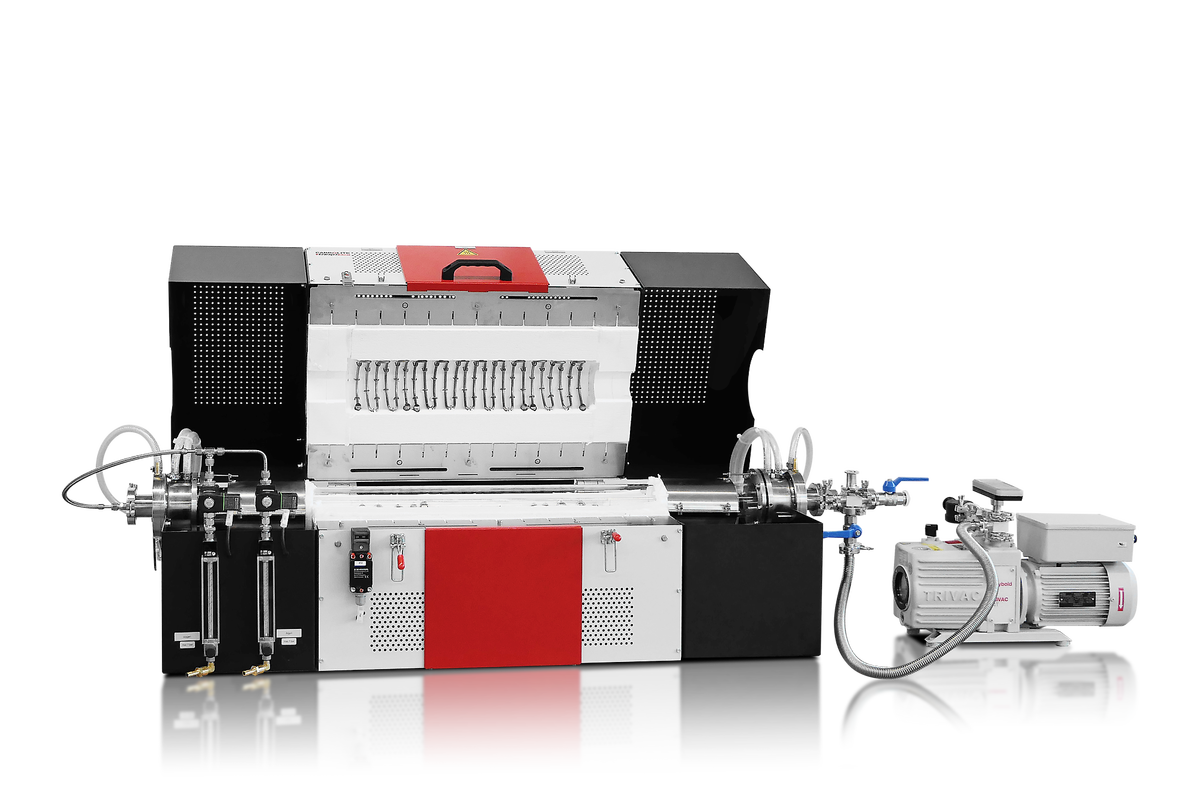

Ensemble de gaz inerte FZS 13/70/500 pour Ar et gaz réactif O 2 équipé d'une pompe à palettes à double étage — Ensemble de gaz inerte FZS 13/70/500 pour Ar et gaz réactif O₂ équipé d'une pompe à palettes à double étage

Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Caractéristiques techniques

	Nombre de zones chauffées	Temp max (°C)	Furnace Ø (mm)	Longueur chauffée (mm)	Dimensions four H x L x P (mm)	Poids four (kg)	Longueur de tube pour utilisation dans l'air (mm)	Longueur de tube pour utilisation avec une atmosphère modifiée (mm)	Dimensions du module de contrôle H x L x P (mm)	Poids du module de contrôle (kg)	Longueur uniforme ±5°C (mm)	Puissance (KW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	sur demande	sur demande	cadre interne	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	sur demande	sur demande	cadre interne	-	-	60.0

Merci de noter
- Le taux de chauffe lors de l'utilisation d'un tube de travail en céramique, en option, doit être limité à 5°C/min
- L'alimentation électrique est basé sur 200 – 240 V pour 1 phase et 380 – 415 V pour 3 phases
- Longueur minimale uniforme dans le four horizontal avec des bouchons isolants installés à 100 °C au-dessous de la température max
- Alimentation électrique: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Sous réserve de modifications techniques et d'erreurs
