Four à chargement par le bas, isolation métallique - HTBL MO/W

Le HTBL MO / HTBL W est un four avec un système de chargement par le bas avec une isolation et des éléments chauffants en métal. Les fours métalliques sont proposés avec un volume de 60 litres. Le HTBL 60 MO/16-1G a une température maximale de 1600°C et utilise des boucliers antiradiations et des éléments chauffants en Molybdène. Le HTBL 60W/22-1G a une température maximale de 2200° C et utilise des boucliers antiradiations et des éléments chauffants en Tungstène. Les versions métalliques du HTBL sont adaptées pour générer les atmosphères les plus pures et le meilleur niveau de vide de travail. Un avantage évident des fours HTBL est le chargement et le déchargement. Une fois que le foyer a été réduit, l'échantillon reste accessible à partir de tous les côtés, sans limitations. Le chargement des échantillons est extrêmement facile et ergonomique, en particulier avec des échantillons délicats. De plus, des thermocouples peuvent être placés à des endroits spécifiques dans la chambre. Un autoclave peut également être utilisé avec le HTBL. Le mouvement de la zone de chargement est entièrement automatisé et commandé par un bras hydraulique. Une fois que la zone de chargement a atteint la position la plus basse, l'utilisateur peut faire tourner manuellement la plate-forme de chargement vers l'extérieur de 90 °. Des gaz comme l’Azote, l’Argon et l’Hydrogène peuvent être utilisés purs ou en mélange de gaz. D'autres gaz peuvent être installés sur demande. Une légère surpression ou pression partielle contrôlée, afin d'établir un flux de gaz défini, peut être utilisée dans le four. Le fonctionnement sous air n’est pas possible. Divers dispositifs de dosage et de contrôle contrôlent tous les gaz. Selon les exigences de vide, les pompes à vide sont configurées spécialement selon l'application ou à la demande. La température est contrôlée indépendamment pour atteindre la meilleure uniformité.

Exemples d´applications

moulage par injection de céramique (CIM), moulage par injection de métal (MIM), brasage, brasage fort, carbonisation, durcissement, dégazage, déliantage, frittage, prototypage rapide, pyrolyse, recuit, revenu, siliconisation, sublimation, synthèse, séchage, trempe

Caractéristiques standard

Les fours métalliques fournissent des atmosphères précisément définies avec la plus grande pureté possible (6N ou mieux)
Opération de pression partielle d'Hydrogène sur demande
Le contrôle précis de la vitesse de pompage du vide appropriée pour les poudres
Fonctionnement entièrement automatique
Enregistrement des données pour la gestion de la qualité

Four à chargement par le bas, isolation métallique - HTBL MO/W Détails techniques

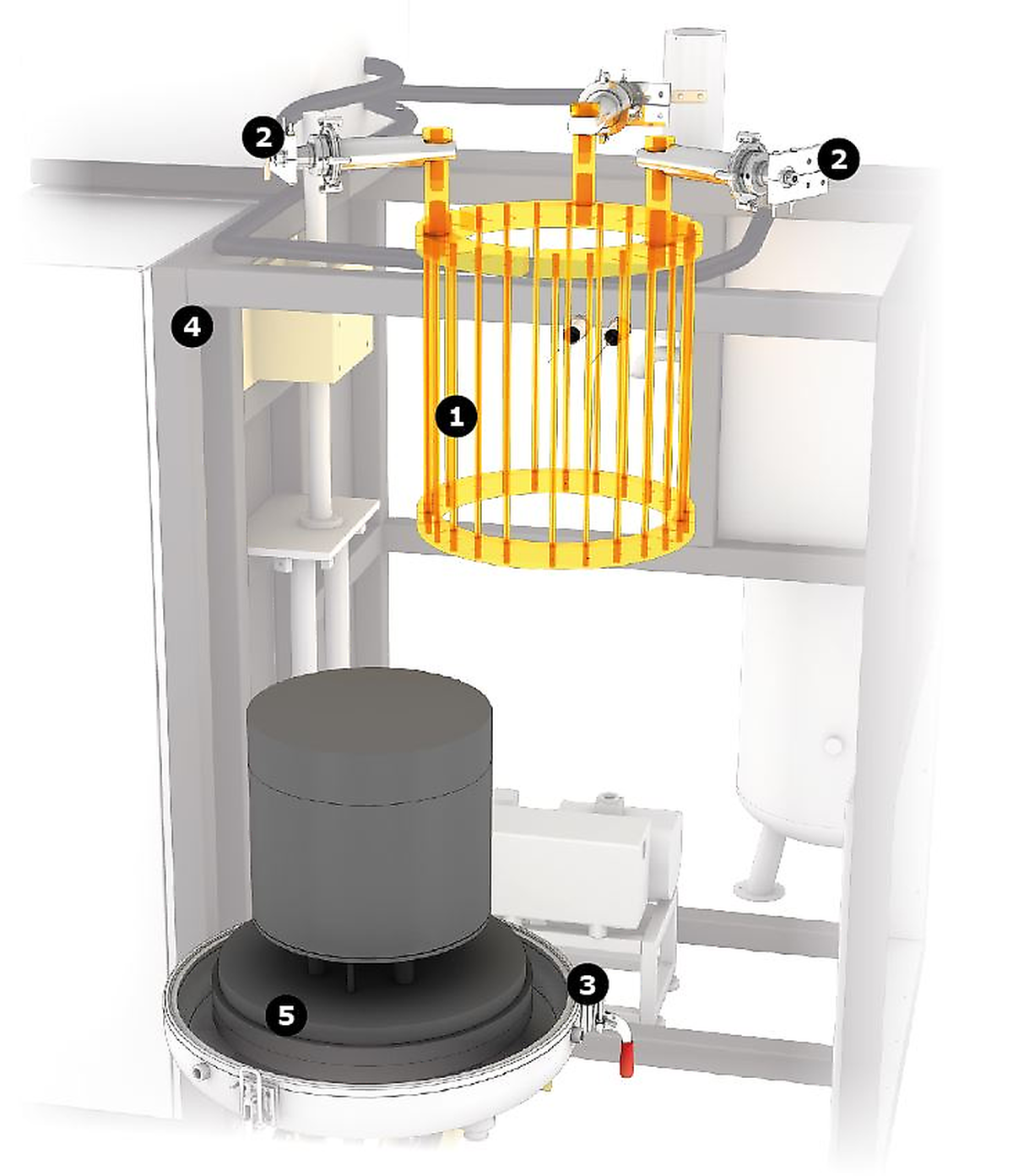

Vue interne d’un four haute température HTBL

Eléments chauffants
Refroidissement à l’eau courante
Dispositif de verrouillage du fond
Support
Plaque de fond

Le four HTBL à base de matériaux métalliques est muni d'une zone de chauffage (enveloppe chauffante) fabriquée à partir de Tungstène ou de Molybdène. Les boucliers antiradiations qui fournissent l'isolation thermique sont réalisés dans le même matériau que les éléments chauffants. Les systèmes standards utilisent neuf boucliers antiradiations entourant les éléments chauffants. Si une température maximale inférieure est requise, il est possible de réduire le nombre de boucliers antiradiations. Le HTBL, avec un diamètre de 400 mm et une longueur chauffée de 500 mm, est bien adapté pour les procédés avec un vide poussé. Le Molybdène et le Tungstène présente une pression de vapeur très faible, même aux plus hautes températures. Une fois que la température maximale est atteinte, les éléments chauffants doivent être manipulés avec précaution car ils deviennent fragiles. Tous les modèles HTBL sont équipés de logiciels entièrement automatisés et d’un enregistrement de données fiables pour l'évaluation ultérieure du process. Toutes les données du process sont mesurées et enregistrées à des intervalles prédéfinis. Le contrôle automatisé et le grand volume sont particulièrement adaptés pour les applications industrielles et la production à grande échelle.
