Four à chambre, isolation en fibre céramique - HTK KE

Les fours à chambre de type HTK KE possèdent une isolation en fibre de céramique.
Le design rectangulaire avec une porte avant permet un chargement et un déchargement facile. La gamme HTK est disponible en 6 différentes tailles. Les plus petits modèles avec des capacités de 8 litres et de 25 litres sont typiquement employés dans les laboratoires de recherche et de développement. Les fours de 80 litres, 220 litres, 400 litres et 600 litres sont principalement utilisés comme système de fabrication pilote ou production à grande échelle. Les fours peuvent être utilisés sous un mélange d'Oxygène défini ou 100% d'Oxygène pur. Les éléments chauffants sont en CrFeAl, ce qui permet d’atteindre des températures allant jusqu'à 1350°C, ou en MoSi2 qui permettent d’atteindre des températures allant jusqu'à 1800°C. Des atmosphères de gaz inerte sont possibles, cependant une qualité atmosphérique pauvre doit être acceptée. En raison de la nature poreuse de l'isolation, le fonctionnement à vide est limité à une plage de vide primaire pour de courtes durées.

Exemples d´applications

déliantage à l'air, frittage à l'air, moulage par injection de céramique (CIM)

Caractéristiques standard

L’exploitation de la pression partielle de l'hydrogène si demandé
Fonctionnement sous air ou avec 100% d’Oxygène dans le HTK KE
Le contrôle précis de la vitesse de pompage du vide appropriée pour les poudres
Enregistrement des données pour la gestion de la qualité

Four à chambre, isolation en fibre céramique - HTK KE Détails techniques

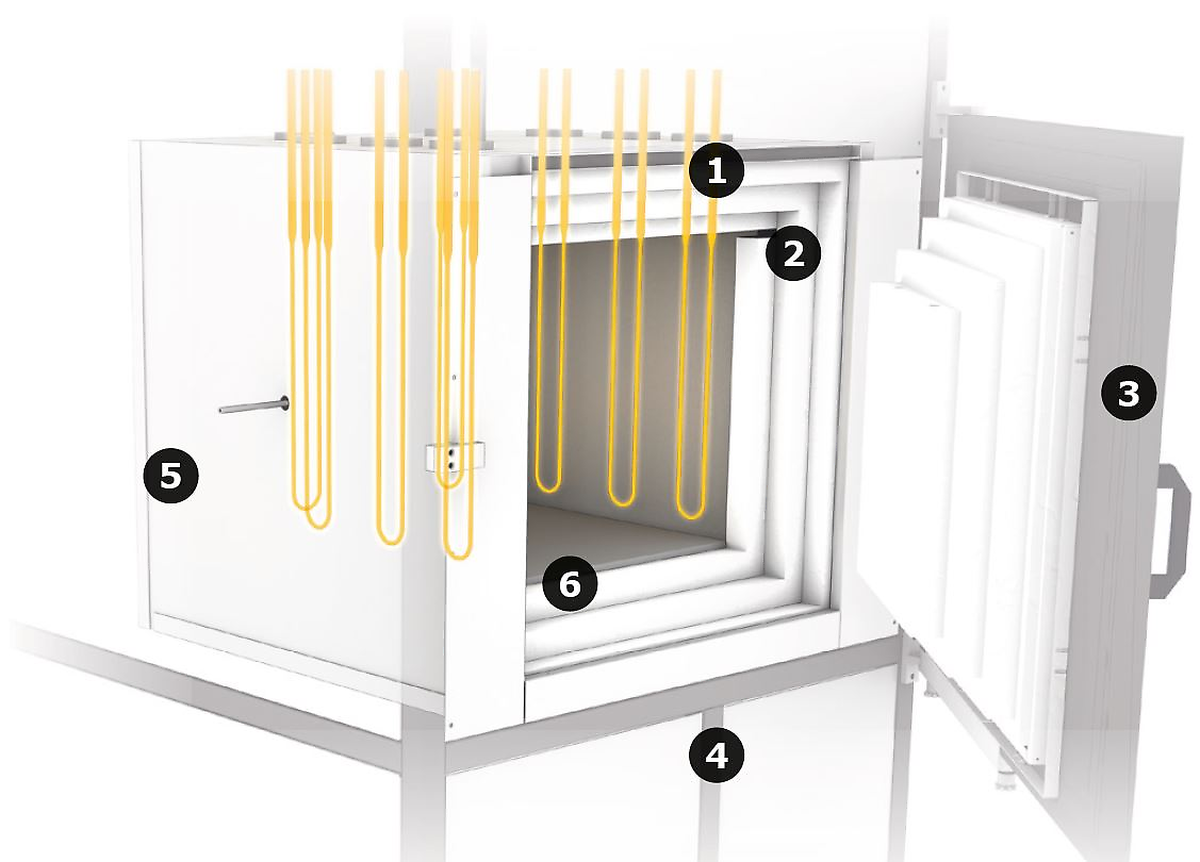

Vue interne d’un HTK

cadre
enceinte refroidie à l’eau
chambre de chauffe
rainure pour l’étanchéité
porte avant
isolation graphite

A l'intérieur de la chambre, des éléments chauffants sont positionnés en bas, à gauche, à droite, en haut et sur les côtés de la chambre du four permettant ainsi d'améliorer l'uniformité de la température. Pour de gros volume, les parois arrière et avant sont équipées d'éléments chauffants pour maintenir une excellente uniformité de température. Les fours HTK W, HTK MO, HTK GR et HTK KE sont entourés d'une enceinte refroidie à l'eau; classant ainsi, les systèmes HTK comme un four à paroi froide. L'eau de refroidissement est guidée à travers la cuve à double paroi.

_{Sous réserve de modifications techniques et d'erreurs}
